装饰纸浸胶线

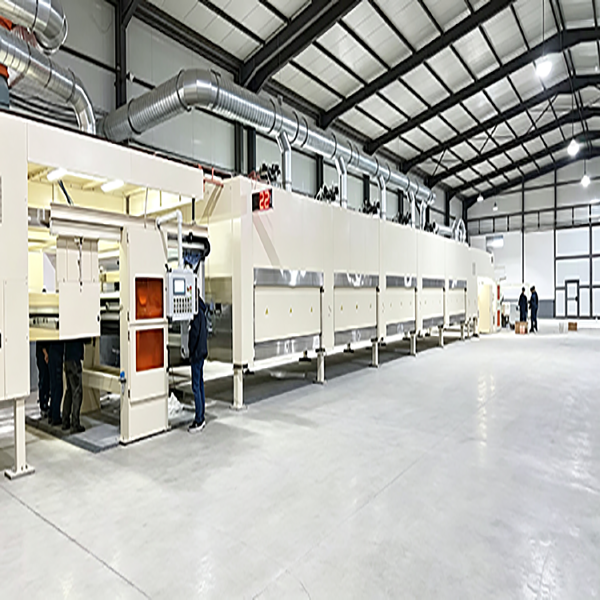

全自动装饰纸浸胶生产线

装饰纸浸胶生产工艺流程

原纸放卷 → 自动接纸与储纸 → 张力纠偏 → 一次浸渍 → 精密计量 → 一次烘干 → 二次表面涂布 → 二次烘干 → 冷却检测 → 定位裁切 → 自动堆垛

1. 原纸放卷、自动接纸与储纸

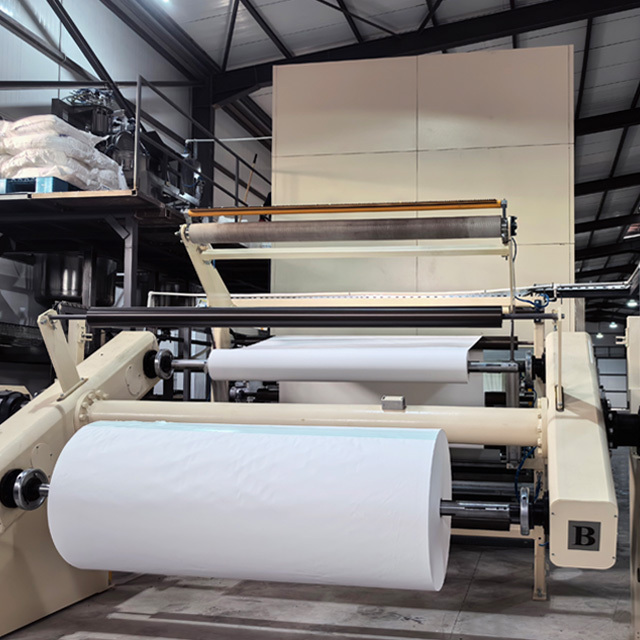

无轴放卷与纸卷上料

放卷系统将卷状装饰原纸连续送入生产线。可根据纸卷重量、宽度、卷芯及自动化要求配置上纸装置、无轴放卷或相应的纸卷装夹方式。

连续接纸与储纸缓冲

双工位放卷和储纸装置可在更换纸卷及接纸时提供缓冲，减少整线降速或停机。稳定放卷是保证后续浸渍、干燥和裁切连续性的基础。

2. 多点纸幅张力与自动纠偏

放卷段张力控制

系统根据原纸卷径和运行状态调节放卷张力，减少纸张忽松忽紧、横向跑偏和印刷图案拉伸。

湿纸与烘箱段张力控制

纸张吸收树脂后强度和重量发生变化。浸渍、烘箱、冷却及裁切前需要分别控制牵引和张力，避免湿纸断裂、烘箱内飘动和成品伸缩不一致。

3. 一次浸渍

排出纸张内部空气

原纸先通过预浸润或单面预涂，使胶液逐步进入纸层，并排出部分纤维空隙中的空气，减少气泡和局部浸透不足。

提高树脂浸透均匀性

纸张随后进入浸胶槽完成充分浸渍。浸渍路径、胶液温度、黏度、停留时间和纸张速度需要协同设置，不能仅通过增加胶量改善浸透效果。

4. 精密计量与上胶量控制

计量辊间隙调节

浸渍后的纸张经过精密计量辊或挤胶机构，控制树脂含量及纸幅左、中、右位置的胶量分布。

树脂温度、黏度与液位控制

计量精度还受到胶液固含量、黏度、温度、液位和过滤状态影响。生产中需要将胶液状态、辊隙、线速和取样检测结果结合管理。

5. 一次烘干

纸幅预干燥

第一次干燥用于排除部分水分、稳定纸幅并为第二次表面涂布建立合适的纸张状态。

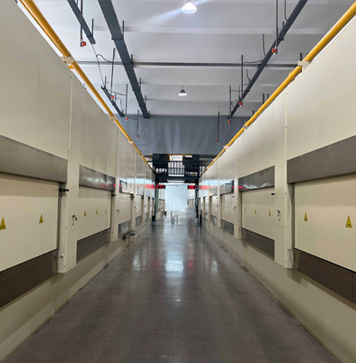

多温区独立控制

烘箱按照工艺划分多个温度区，每个温区可以独立设置温度，配合循环热风和排湿控制纸张受热及树脂反应。

6. 二次表面涂布

调整表面树脂层

二次涂布用于进一步改善纸张表面树脂分布，使纸面胶层更符合后续压贴要求。

控制总上胶量

通过第二涂布段可以在保证纸芯浸透的基础上调整总上胶量，降低只依靠一次浸渍同时控制内部和表面造成的调节难度。

7. 二次烘干

成品挥发份控制

终干燥需要将纸张控制到适合储存、运输和热压的挥发份范围。干燥不足可能造成粘连、残余挥发物偏高和储存不稳定。

树脂预固化状态控制

过度干燥可能使纸张变脆，并降低树脂在热压过程中的流动能力。温区、风量、排湿和线速需要围绕树脂配方及成品指标共同设置。

8. 冷却、牵引与纸幅稳定

浸渍纸离开烘箱后经过冷却段降低纸温，再由牵引和纠偏系统稳定输送至检测和裁切区域。充分冷却有助于减少热纸粘连、堆垛变形和包装后的水汽积聚。

9. 在线水分、定量与缺陷检测

在线水分及定量监测

在线传感器可监测纸幅水分、定量或相关变化趋势，并将数据与生产批次、速度和烘箱配方关联。在线数据需要通过客户认可的实验室方法标定。

纸面缺陷视觉检测

工业相机和匹配光源可用于检测胶点、污渍、折皱、破边、划伤、异物和部分涂布缺陷，并记录缺陷位置。

10. 定长裁切与对花定位裁切

普通定长裁切

裁切系统根据设定长度和编码器反馈，将连续浸渍纸裁切成指定规格的张材。

印刷标记识别与同步对花裁切

对于同步对花或固定图案节距产品，可配置摄像或光电标记识别、纸幅纠偏、长度补偿和伺服裁切，提高图案位置与成品尺寸的一致性。

11. 自动输送、堆垛与在线包装

裁切后的浸渍纸通过输送系统进入升降台或双层堆垛系统。自动计数、齐纸和换垛功能可减少人工收纸。根据项目要求，还可连接覆膜、打包、称重、贴标和成品输送系统。

装饰纸浸胶生产线主要技术参数

参数项目	参考范围或配置
适用纸张	印刷装饰纸、平衡纸等
工作宽度	1500 / 1800 / 2100 / 2800mm可选
机械速度	20～120m/min
上胶量	80～200%
挥发份	6.5～8%
烘箱最高温度	≤200℃
加热方式	天然气或导热油
控制方式	PLC＋HMI集中控制
后端方式	定长裁切、堆垛及可选在线打包

以上数据为选型参考，不等同于所有纸种和工艺条件下的实际保证值。最终参数以纸样测试、技术确认和双方签订的技术协议为准。

质量控制与自动化系统

可选配置与定制系统

RIGO瑞高装饰纸浸胶生产线的方案优势

1.按原纸和树脂体系定制

根据纸张克重、吸收性、树脂体系和成品要求确定浸渍、计量与干燥配置。

2.重视纸幅张力与运行稳定

从放卷、储纸、牵引到纠偏，围绕连续生产中的纸幅稳定性进行匹配。

3.分段控制涂胶与干燥

根据一次或二次浸渍工艺，对浸渍、计量、温区、风量和排湿进行系统配置。

4.模块化自动化配置

可根据项目需要增加缺陷控制、水分及定量、定位裁切和在线打包等系统。

5.匹配不同加热能源

可结合厂房条件选择天然气或导热油等加热方式，具体能耗根据配置和工况核算。

6.提供完整项目实施服务

从需求确认、方案设计、制造测试到安装调试、培训和投产支持，形成完整交付流程。

装饰纸浸胶生产线常见问题

1.装饰纸浸胶生产线适合哪些纸张？

主要适用于印刷装饰纸、平衡纸等材料的树脂浸渍与干燥处理。具体能否生产，需要结合原纸克重、幅宽、吸收性、树脂体系和成品用途判断。

2.一次浸渍和二次浸渍如何选择？

一次浸渍方案相对紧凑，适合产品和工艺较为稳定的项目；二次浸渍可以分别控制树脂渗透和表面涂布，更适合对上胶结构、表面性能和产品适应性有更高要求的项目。

3.机械速度就是实际生产速度吗？

不是。机械速度代表设备设计运行范围，实际工作速度还受到原纸克重、树脂体系、上胶量、烘箱长度、温区、挥发份及成品质量要求影响，最终应以技术协议为准。

4.可以选择天然气或导热油加热吗？

可以根据项目所在地区的能源条件、厂房配套、产能和工艺要求进行选择。具体热源配置和能耗需要在技术方案阶段核算。

5.能否增加缺陷检测、定量和定位裁切？

可以根据项目需求配置缺陷控制、水分及定量、定位裁切和在线打包等系统。是否采用及其技术范围，需要在项目前期确认。

6.获取方案前需要提供哪些参数？

建议提供原纸类型、克重、有效幅宽、树脂体系、目标上胶量、挥发份、实际工作速度、裁切长度、加热能源和厂房尺寸。
