产品描述
防火板HPL/CPL浸胶生产解决方案
防火板HPL/CPL浸渍生产线主要参数
| 项目 | 参数范围或者配置 |
| 适用原纸 | 牛皮纸、装饰纸、表层纸 |
| 适用树脂 | 酚醛树脂、三聚氰胺树脂 |
| 工作宽度 | 800 - 3000mm |
| 机械速度 | 5-100 m/min |
| 原纸克重 | 18-220g/㎡ |
| 后端形式 | 裁切堆垛或连续收卷 |
| 加热方式 | 天然气或导热油 |

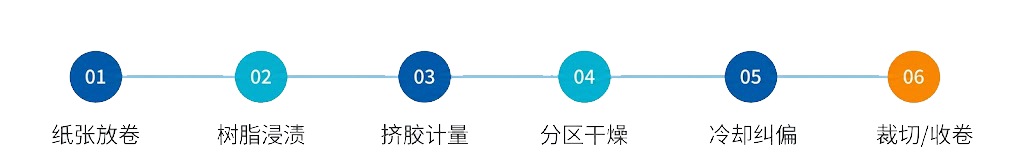

防火板浸胶生产线核心组成

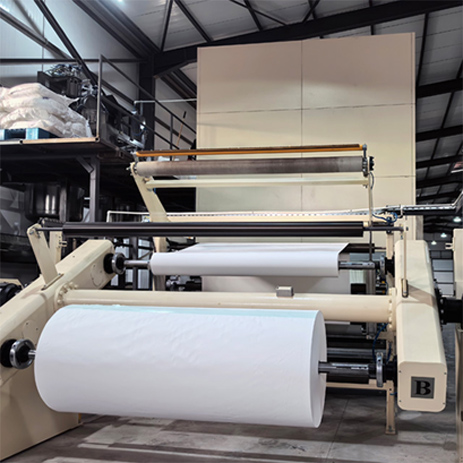

1. 原纸放卷、自动接纸与储纸
无轴放卷与纸卷上料
放卷系统将卷状装饰原纸连续送入生产线。可根据纸卷重量、宽度、卷芯及自动化要求配置上纸装置、无轴放卷或相应的纸卷装夹方式。
连续接纸与储纸缓冲
双工位放卷和储纸装置可在更换纸卷及接纸时提供缓冲，减少整线降速或停机。稳定放卷是保证后续浸渍、干燥和裁切连续性的基础。
2. 多点纸幅张力与自动纠偏
放卷段张力控制
系统根据原纸卷径和运行状态调节放卷张力，减少纸张忽松忽紧、横向跑偏和印刷图案拉伸。
湿纸与烘箱段张力控制
纸张吸收树脂后强度和重量发生变化。浸渍、烘箱、冷却及裁切前需要分别控制牵引和张力，避免湿纸断裂、烘箱内飘动和成品伸缩不一致。
3. 一次浸渍
排出纸张内部空气
原纸先通过预浸润或单面预涂，使胶液逐步进入纸层，并排出部分纤维空隙中的空气，减少气泡和局部浸透不足。
提高树脂浸透均匀性
纸张随后进入浸胶槽完成充分浸渍。浸渍路径、胶液温度、黏度、停留时间和纸张速度需要协同设置，不能仅通过增加胶量改善浸透效果。
4. 精密计量与上胶量控制
计量辊间隙调节
浸渍后的纸张经过精密计量辊或挤胶机构，控制树脂含量及纸幅左、中、右位置的胶量分布。
树脂温度、黏度与液位控制
计量精度还受到胶液固含量、黏度、温度、液位和过滤状态影响。生产中需要将胶液状态、辊隙、线速和取样检测结果结合管理。
5. 一次烘干
纸幅预干燥
第一次干燥用于排除部分水分、稳定纸幅并为第二次表面涂布建立合适的纸张状态。
多温区独立控制
烘箱按照工艺划分多个温度区，每个温区可以独立设置温度，配合循环热风和排湿控制纸张受热及树脂反应。
6. 冷却、牵引与纸幅稳定
浸渍纸离开烘箱后经过冷却段降低纸温，再由牵引和纠偏系统稳定输送至检测和裁切区域。充分冷却有助于减少热纸粘连、堆垛变形和包装后的水汽积聚。
7. 在线水分、定量与缺陷检测
在线水分及定量监测
在线传感器可监测纸幅水分、定量或相关变化趋势，并将数据与生产批次、速度和烘箱配方关联。在线数据需要通过客户认可的实验室方法标定。
纸面缺陷视觉检测
工业相机和匹配光源可用于检测胶点、污渍、折皱、破边、划伤、异物和部分涂布缺陷，并记录缺陷位置。
8. 定长裁切与对花定位裁切
普通定长裁切
裁切系统根据设定长度和编码器反馈，将连续浸渍纸裁切成指定规格的张材。
印刷标记识别与同步对花裁切
对于同步对花或固定图案节距产品，可配置摄像或光电标记识别、纸幅纠偏、长度补偿和伺服裁切，提高图案位置与成品尺寸的一致性。
9. 自动输送、堆垛与在线包装
裁切后的浸渍纸通过输送系统进入升降台或双层堆垛系统。自动计数、齐纸和换垛功能可减少人工收纸。根据项目要求，还可连接覆膜、打包、称重、贴标和成品输送系统。
放卷与自动接纸
连续供纸、换卷衔接与张力控制
浸渍与计量
树脂渗透、上胶量及横向均匀性
干燥与热风循环
分区控制温度、风量和排湿
二次涂布
表面复涂与二次胶量控制
冷却纠偏与牵引
稳定纸幅并衔接后续裁切
拆切与自动堆垛
定长裁切、输送与整齐收纸
牛皮纸酚醛树脂浸渍的质量控制重点
可选配置与定制系统
调教系统
配方、混合、储存、过滤与供胶
缺陷控制
纸面缺陷识别、报警与质量追踪
水分及定量
在线监测关键质量数据
定位裁切
色标识别、定长与定位裁切
在线打包
堆垛后包装及后端自动化衔接
RIGO瑞高装饰纸浸胶生产线的方案优势
1.高精度，满足HPL的严格要求
胶水用量得到精确控制（±2%），确保纸张每一层胶水含量均匀，避免压印后出现胶水渗漏、干花、起泡、分层等问题。
挥发性物质/预固化度稳定，确保HPL压制过程中树脂的最佳流动性，从而形成致密的板材表面、良好的光泽和高强度。
2.双线配置，灵活生产
通常情况下，1 条三聚氰胺线（表层）+ 1 条酚醛线（芯层）配对使用。 它可以独立生产或同时供应材料，满足HPL多层结构的配料要求.
3.高效节能，生产能力稳定
气浮式干燥炉具有较高的热效率。 连续生产，单条生产线的年产能可达1500-3000吨浸渍纸。
4.自动化程度高，质量稳定
全PLC控制，减少人工干预，批次一致性强。 故障自诊断，数据记录。
为什么选择RIGO瑞高
用真实制造、测试和安装照片证明交付能力
整线制造、模块装配
控制、传动及关键部位测试
现场安装以及工艺调试
项目实施与服务流程
防火板HPL/CPL浸胶生产线常见问题
1.防火板浸胶生产线可以生产哪些纸张？
可根据项目方案用于HPL/CPL芯层牛皮纸、装饰纸和表层纸的树脂浸渍与干燥。芯层牛皮纸通常配合酚醛树脂，装饰纸和表层纸通常配合三聚氰胺树脂。不同纸张与树脂不能直接使用同一组工艺参数。
2.防火板浸胶线可以直接生产HPL成品板吗？
不能。浸胶生产线生产的是酚醛树脂浸渍牛皮纸或三聚氰胺树脂浸渍装饰纸等半成品。浸渍纸还需要组坯，并通过HPL热压机或CPL连续压机完成最终层压和固化。
3.HPL芯层牛皮纸为什么通常使用酚醛树脂？
酚醛树脂浸渍牛皮纸通常用于形成HPL的芯层结构。树脂在后续高温高压过程中进一步流动和固化，将多层纸张结合成致密层积材料。具体配方和指标由客户的HPL产品体系确定。
4.酚醛树脂与三聚氰胺树脂可以在一条线上切换吗？
是否可以切换需要评估胶槽、泵、管路、过滤、计量、设备材质和清洗结构。由于两类树脂在颜色、黏度和固化行为方面不同，高频切换可能增加清洗时间及交叉污染风险。高质量项目通常更适合专线或独立胶路。
5.机械速度就是牛皮纸的实际生产速度吗？
不是。机械速度是设备设计范围，实际工作速度会受到牛皮纸克重、树脂黏度、目标树脂含量、烘箱长度、温区、排湿、挥发份和预固化要求影响，最终应以纸样和技术协议为准。
6.HPL项目为什么通常选择裁切堆垛？
HPL通常使用定长浸渍纸进行组坯并进入高压层压设备，因此需要按照压机及组坯尺寸裁切并整齐堆垛。裁切长度和堆垛方式应与后续组坯流程匹配。
7.CPL项目为什么更关注收卷张力？
CPL采用连续压制方式，浸渍纸通常以卷材连续进入压机。收卷张力、卷径、边缘整齐度和纸幅稳定会直接影响后续连续放卷和层压，因此需要在浸胶线方案中提前确认。
8.如何控制浸渍牛皮纸的树脂含量和挥发份？
树脂含量与浸渍方式、树脂状态、挤胶计量和纸张吸收性有关；挥发份和预固化程度与烘箱温区、风量、排湿、带胶量和速度有关。两者需要作为一个连续过程协同调整，不能只改变单一参数。
9.可以配置天然气或导热油加热吗？
可以根据项目所在地能源条件、厂房设施、产能和工艺要求选择。具体热源配置、温区、换热和能耗需要在技术方案阶段核算。
