产品描述
酚醛树脂浸渍线专用RTO蓄热式氧化炉
酚醛树脂浸渍线在生产过程中会产生含高浓度苯酚、甲醛、焦油状低聚物及粉尘的复杂废气，具有腐蚀性强、黏性大、气味重等特点。蓄热式热氧化炉（RTO）是目前处理该类废气最高效、最经济的解决方案，可实现VOCs去除率98%–99.5%，同时通过余热回收大幅降低能耗。
本公司RTO系统专为酚醛浸渍线工况量身设计，采用三室蓄热式结构，完美适配浸渍线长时连续运行（8000小时/年）的需求。
酚醛浸渍线废气特点——为什么必须用RTO
项目 | 详细参数 |
废气来源 | 浸渍槽挥发 + 干燥段排气 |
主要成分 | |
风量范围 | |
浓度范围 | |
温度范围 | |
处理难点 |
酚醛树脂废气中的苯酚和甲醛均为受严格管制的有害空气污染物（HAPs） ，传统活性炭吸附或催化燃烧工艺难以兼顾高去除率与长期稳定运行。RTO通过高温焚烧将有机废气彻底转化为CO₂和H₂O，已成为酚醛浸渍线VOCs治理的首选技术方案。
三室RTO工作原理
第一步：蓄热预热（进气） ——废气首先进入已被前一循环加热的陶瓷蓄热室，被升温至600–700℃，大幅降低后续加热所需的燃料消耗。
第二步：高温氧化（燃烧） ——预热后的气体进入燃烧室，在750–850℃ 高温下停留1–2秒，VOCs被彻底分解为CO₂和H₂O，甲醛、苯酚等有毒物质100%销毁。
第三步：蓄热放热（排气） ——净化后的高温气体通过另一蓄热室，将热量传递给陶瓷蓄热体后排放，热回收效率≥95%。
第四步：吹扫防残留 ——第三室引入洁净空气进行吹扫，将阀门和管道中残留的未处理废气吹回燃烧室再次氧化，确保净化效率最大化。
余热回收系统——经济性核心
RTO产生的高温烟气（约800℃）经蓄热体预热进气后，还可通过热交换器实现深度余热回用：
优先回供生产线：将热风回送至浸渍线干燥段（120–180℃） ，天然气节能50%以上
次要综合利用：车间供暖、生产热水/蒸汽
投资回收期：1.8–2.5年
核心优势（对比活性炭/催化燃烧）
1. 处理效率高
VOCs去除率98%–99.5%，甲醛/苯酚近零排放。经第三方检测验证，可稳定达到99.8%–99.9% 的非甲烷有机气体、苯酚和甲醛去除率。满足GB 18580-2025及地方超低排放标准要求。
2. 运行成本低
热效率≥95% ，中高浓度下可自持燃烧（无需天然气）
无活性炭耗材，运维费比活性炭低60%+
蓄热体寿命≥5年，维护费用极低
3. 适应性强
大风量、浓度波动、多组分混合废气均可稳定处理。废气成分无论含酚醛树脂、环氧树脂还是其他有机溶剂，均可高效净化。
4. 安全可靠
完备的防爆/联锁系统，适配浸渍线长时连续运行（8000小时/年） 。燃烧室设安全自动泄压口，超温时自动开启冷却放散。
5. 环保合规
满足《合成树脂工业污染物排放标准》（GB 31572-2015含2024年修改单）表5特别排放限值要求（酚类化合物排放浓度<15mg/m³）。
酚醛膜浸胶线尾气处理系统选型与设计要点
设计参数 | 推荐值 | 说明 |
设计风量 | 单条线15,000–25,000 m³/h | 预留10%–20%余量 |
燃烧室温度 | 780–820℃ | 兼顾效率与低氮 |
蓄热室切换周期 | 60–90秒 | — |
陶瓷蓄热体 | 蜂窝陶瓷，150×150×300mm | 比表面积≥620 m²/m³ |
预处理 | 喷淋+高效过滤（选配） | 防止树脂堵塞陶瓷块 |
安全配置 | 阻火器、泄爆片、超温/超压联锁、紧急旁通 | 齐全 |
陶瓷蓄热体推荐采用LANTEC MLM系列专利产品，耐温1200℃，耐酸度99.5%，吸水率<0.5%，抗压强度>4kgf/cm³，热膨胀系数小，抗龟裂性好，使用寿命长。
酚醛膜浸胶线RTO技术参数
参数 | 规格 |
处理风量 | 15,000–40,000 m³/h（可定制） |
VOC去除率 | ≥98%（可达99.5%） |
热回收效率 | ≥95% |
燃烧室温度 | 750–850℃ |
废气停留时间 | ≥1.0s |
蓄热体材质 | 蜂窝陶瓷（耐温1260℃） |
炉体外壁温升 | ≤环境温度+25℃ |
年运行时间 | ≤8000小时 |

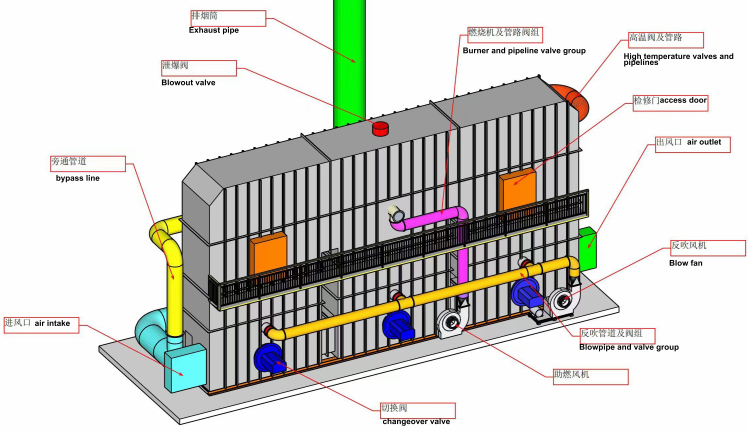

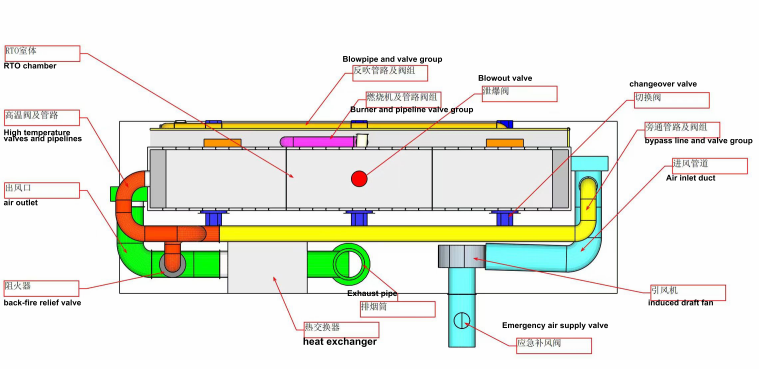

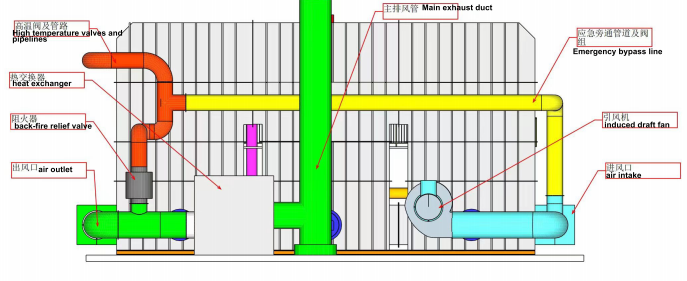

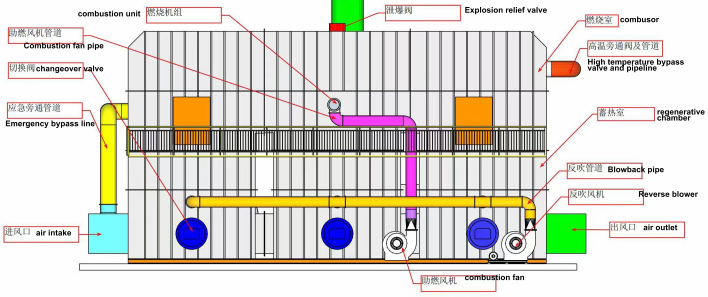

酚醛膜浸胶线尾气处理系统产品图纸
为什么选择我们
行业深耕：专注酚醛/环氧树脂浸渍线废气治理，深度理解工艺痛点
定制设计：根据单条/多条浸渍线工况量身定制，多设备可共用一套RTO系统
全周期服务：从设计、制造、安装调试到运维指导的一站式服务
品质保障：核心部件采用国际知名品牌（西门子PLC、罗斯蒙特仪表、FESTO/SMC阀门等）
常见问题（FAQ）
1.酚醛浸渍线为什么必须用RTO？
活性炭吸附甲醛效率极低，苯酚会结晶堵塞；催化燃烧易被树脂气溶胶中毒失效。RTO通过850℃高温直接烧掉所有有机物，去除率≥98%，是唯一可靠的方案。
2.废气里的黏性树脂会堵RTO吗？怎么解决？
会，但通过加装“喷淋+高效过滤”预处理可从源头拦截；陶瓷蓄热体选用抗结焦的专利蜂窝陶瓷，定期检查压差，正常可连续运行5年以上。
3：RTO运行成本真的低吗？
热回收率≥95%，中高浓度（＞1200mg/m³）下可不烧天然气；余热直接回供干燥段，天然气省一半以上，运维费比活性炭低60%，投资回收期不到2.5年。
4：废气易燃易爆，安全怎么保证？
设有LEL浓度在线监测、防爆泄压口、超温自动切断燃料、紧急旁通等多重联锁；关键仪表按防爆ExdIICT4配置，PLC实时监控，断电有UPS备用。
5：排放能达标吗？
RTO出口VOCs＜20mg/m³，甲醛和苯酚近零排放，稳定满足GB 31572-2025特别排放限值和地方超低排放要求。
6：设备能用多久？维护麻烦吗？
壳体寿命≥15年，陶瓷蓄热体正常≥5年更换一次；日常只需检查滤网和压差，清理频率很低，维护工作量远小于活性炭系统。
